1、产品介绍
粘滞阻尼器(Viscous Fiuld Damper,VFD)一般由缸筒、活塞、阻尼孔、阻尼介质(粘滞流体)和导杆等部分组成。在强震或风振中能率先消耗震(振)动能量,迅速衰减结构的震(振)动反应并保护主体结构和构件免遭破坏,确保结构在强震或风振中的安全。目前已广泛应用于高层建筑、桥梁、建筑结构抗震加固改造、工业管道设备抗振等领域。

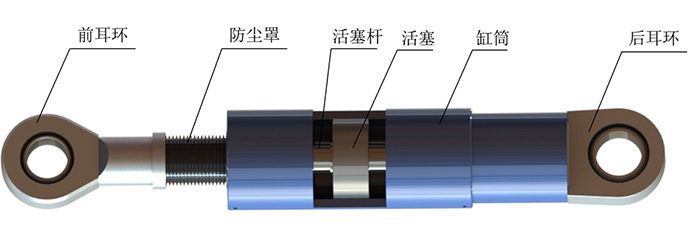

图1 产品构造图
2、粘滞阻尼器(VFD)减震原理
当工程结构因振动而发生变形时,安装在结构中的粘滞阻尼器的活塞与缸筒之间发生相对运动,由于活塞前后的压力差使粘滞流体从阻尼孔中通过,从而产生阻尼力,耗散外界输入结构的振动能量,达到减轻结构振动响应的目的。
3、粘滞阻尼器(VFD)产品特点
1)安全性:消能减振、抗震结构体系由于特别设置非承重的消能构件(消能支撑、消能剪力墙等消能构件)或消能装置,它们具有极大的消能能力,在地震中能率先消耗震(振)动能量,迅速衰减结构的地震反应并保护主体结构和构件免遭破坏,确保结构的安全。
2)经济性:消能减振、抗震结构是通过“柔性消能”的途径减少结构的地震反应,因而可以减少减力墙的设置,减少结构断面和配筋,其抗震安全反而提高。
3)技术合理性:消能减振、抗震结构则通过设置消能杆件和减震装置,在出现变形时,大量迅速地消耗能量,保护主体结构的安全。结构越高、越柔,消能减振、抗震效果越显著。

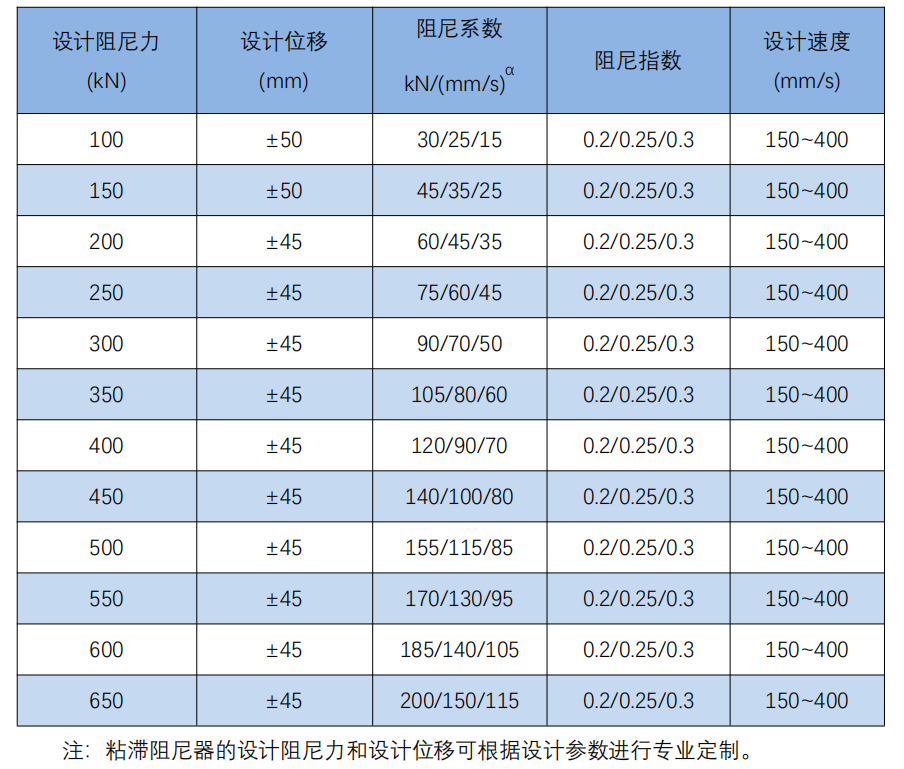

粘滞阻尼器(Viscous Fiuld Damper,VFD)的产品设计参数一般可按下表选型。

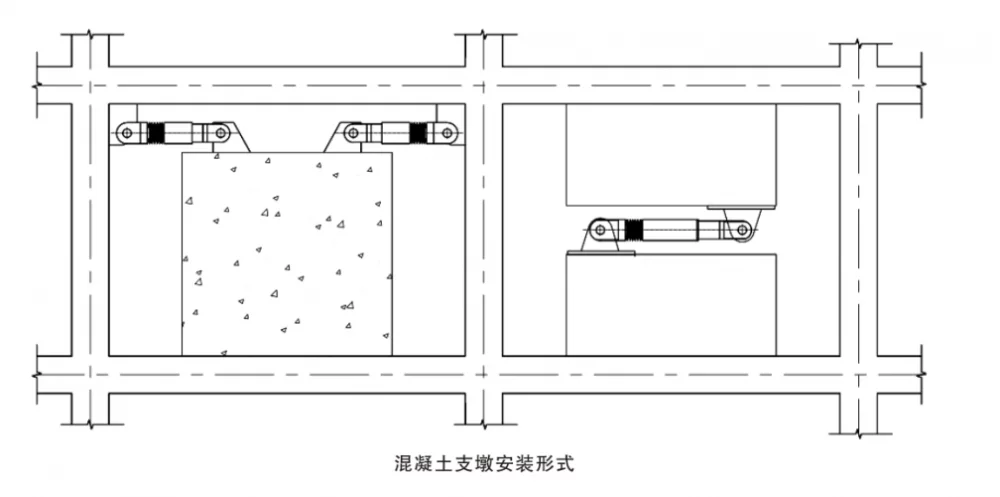

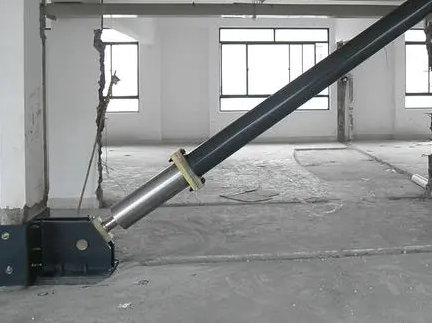

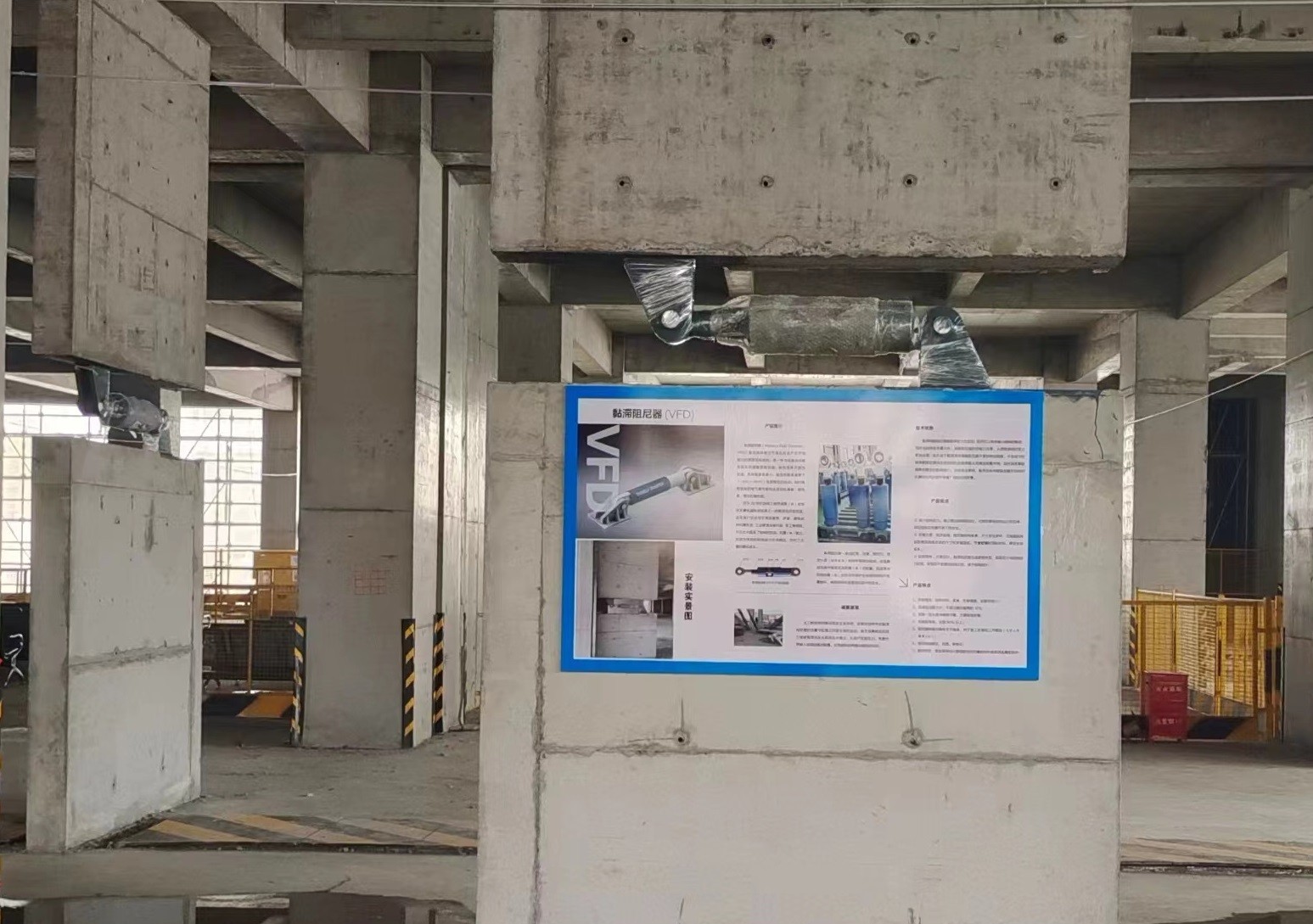

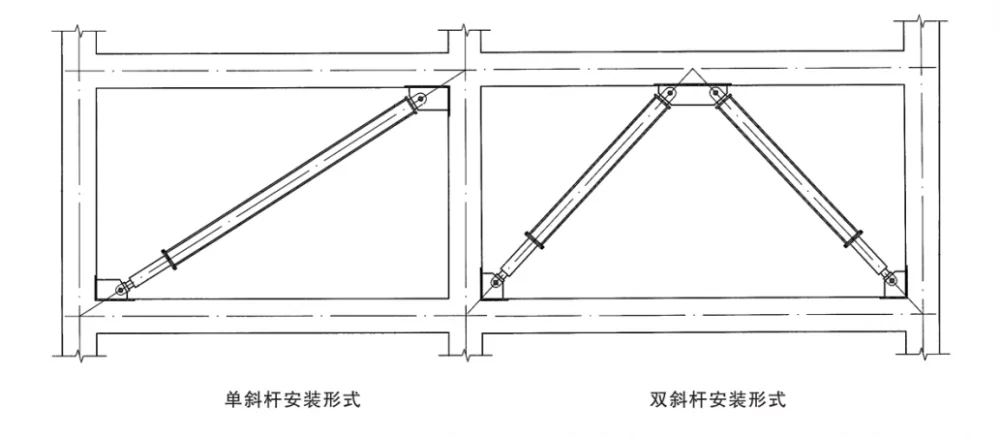

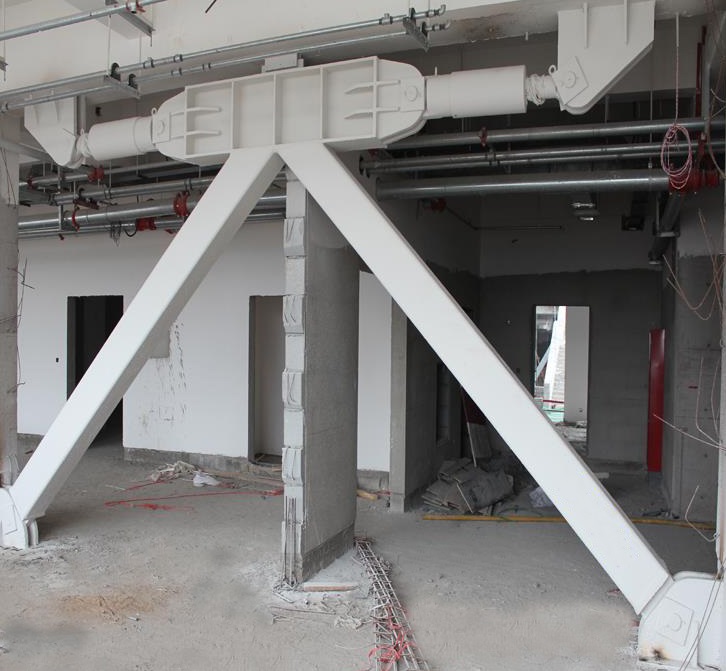

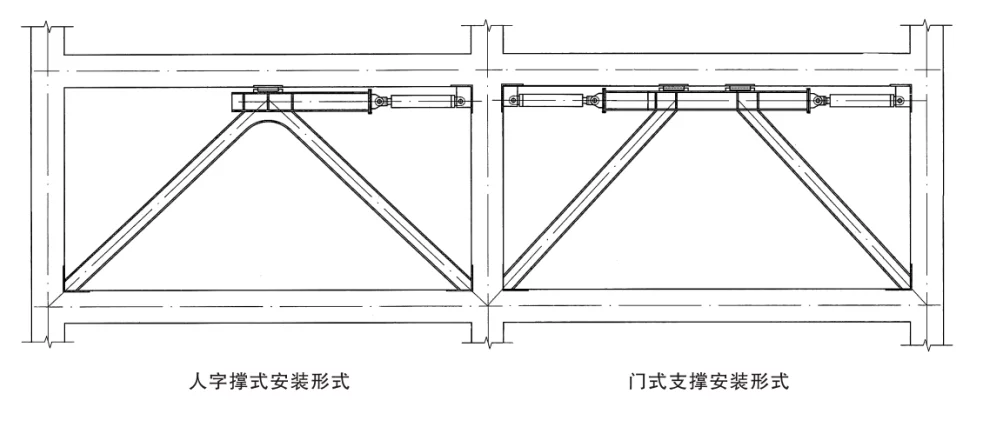

粘滞阻尼器(Viscous Fiuld Damper,VFD)在结构中的布置方式主要有墙式连接(中部)、墙式连接(顶部)、K型支撑连接、斜撑式轴向连接、支撑式连接、消能伸臂连接等方式,下图为常用的几种粘滞阻尼器的连接方式。
粘滞阻尼器产品需经第三方检测其性能指标,满足《建筑结构抗震规范》(GB50011-2010)第12.3条和《建筑消能阻尼器》(JG/T209-2012)第6.2条和第7.2条的规定。
