1 减振原理
把一质量M的物质快速上下运动,此时上下移动所受之阻力,不是来自弹簧而是质量M本身的惯性;假设质量上下移动的幅度为A,频率为f,此质量必依正弦波动亦称(谐和振动)方式上下抖动,以数学式表示如下:
X:由中心点往上或下之移动距离;A:最大振幅
因此克服来自弹簧刚度的力量为Fs(弹簧)=KX=Kasin(2πft),其中K为弹簧刚度。
而质量M上下运动所产生的惯性力量为质量M乘上加速度A即得:
负号代表惯性力与弹簧力呈反方向作用,也就是弹簧力量在运动抵达谷底时,必定把质量M往上推举到静止时位置;但是运动的惯性却继续把质量M往上推至冲程的顶点。来自惯性的运动阻力与运动之频率成正比,频率越高惯性力越大;但是不管频率的高低,弹簧的力量都是不变。因此这两个反方向的力在某一特定的运动频率时,会相互平衡抵消;在理论上当质量M在此频率运动时,无须借助任何力量,即可产生很大位移,除非有磨擦阻力或其它阻尼力量来牵制其自由运动。这特定频率我们称它为此系统的自然频率(Natural Frequency )。
如果弹簧力与惯性力互相抵消则Fs=F,或者说Fs(弹簧)+F(惯性 )=0
如果此时系统之自然频率与弹簧之自然频率相吻合,则此系统必定会以极大之振幅上下激烈振荡,这种现象我们称之为共振(Resonance)。
振动传导率其定义为:
又假设此防振系统为低阻尼系统振动传导率可用下式表示
隔振效率(Isolation Efficiency)以η=1-TR表示,因振动传导率常以百分比表示,所以常写成η=(1-TR)X100%。

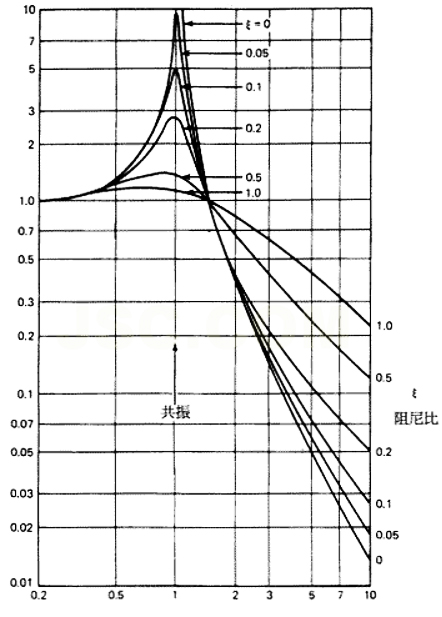

横坐标= f/fo频率比,纵坐标=TR振动传导率
阻尼比值越高,机构经共振区时越快回复平衡状态。
振动传导率是由机械振动频率与振器自然频率比值而定,比值越大效果越佳。

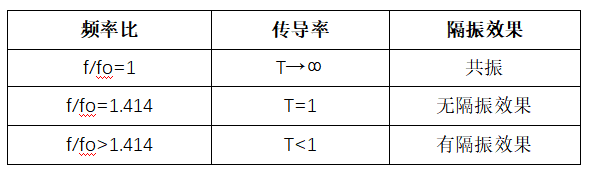

又由公式我们可得以下关系。
2 精密设备除振

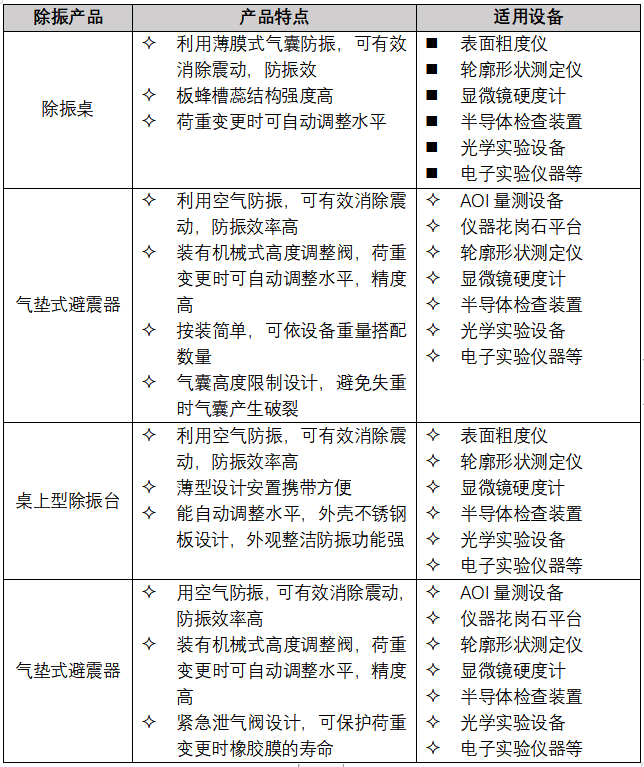

精密设备的除振产品主要有:除振桌、气垫式避震器、除振台、气垫式避震器。
3 产业机械防振

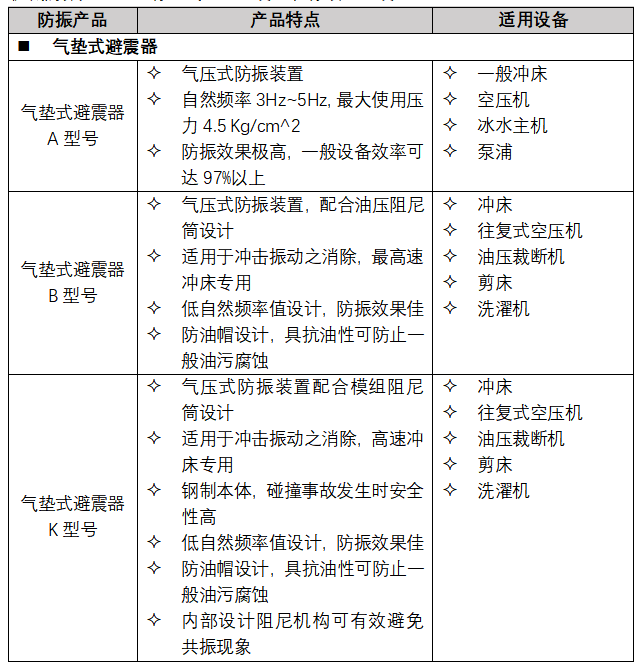

产业机械防振产品主要有:气垫式避震器和橡胶式避震器。

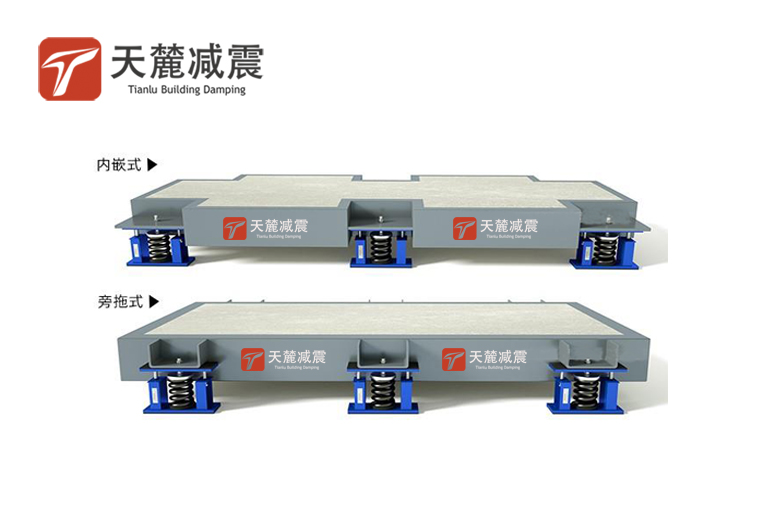

我司根据实际项目需求进行减振设计,确定减振器设计参数,可定制的载荷范围为80kg~10000kg;可定制的竖向刚度范围为5kg/mm~500kg/mm; 适用挠度范围为25mm、50mm、75mm、100mm、125mm、150mm。
